气流干燥机是利用高速流动的热气流使湿淀粉悬浮在其中，在气流流动过程中进行干燥。具有传热系数高，传热面积大，干燥时间短等特点。气流干燥也称“瞬间干燥”是固体流态化中稀相输送在干燥方面的应用。该法是使加热介质和待干燥固体颗粒直接接触，并使待干燥固体颗粒悬浮于流体中，因而两相接触面积大，强化了传热传质过程，广泛用于散状物料的干燥单元操作。

直管气流干燥设备

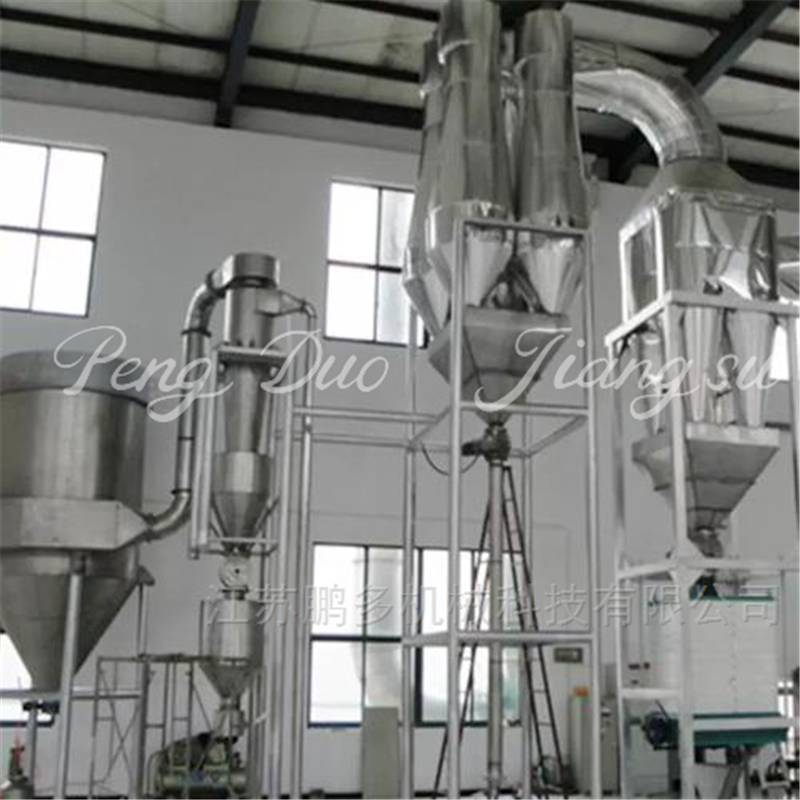

湿料由加料器加入直立管，空气经鼓风机鼓入翅片加热器，加热到一定温度后吹入直立管，在管内的速度决定于湿颗粒的大小和密度，一般大于颗粒的沉降速度（约为10~20米/秒）。已干燥的颗粒被强烈气流带出，送到两个并联的旋风分离器分离出来，经螺旋输送器送出，尾气则经袋式过滤器放空。由于停留时间短，对某些产品往往须采用二级或多级串联流程。

旋风气流干燥器
旋风气流干燥器的一种。热气流夹带被干燥的物料颗粒以切线方向进入旋风干燥器内，沿热壁产生旋转运动，使物料颗粒处于悬浮旋转运动状态而进行干燥。器壁根据需要可设蒸汽夹套。干燥过程大为强化。此外，由于颗粒与器壁撞击而有所粉碎，气固相的接触面积增大，也强化了干燥过程。对于憎水性强、不怕粉碎的热敏性散粒状物料特别适用。但对含水量高、黏性大、熔点低、易升华爆炸、易产生静电效应的物料还不适用。

脉冲气流干燥器
脉冲气流干燥器是气流干燥器的一种。干燥操作时，采用管径交替缩小或扩大，使气流和颗粒作不等速流动，气流和颗粒间的相对速度与传热面积都较大，从而强化传热传质速率。此外，在扩大管中气流速度大大下降，也就相应地增加干燥时间。

机械原理

湿物料经输送机与加热后的自然空气同时进入干燥器，二者充分混和，由于热质交换面积大，从而在很短的时间内达到蒸发干燥的目的。干燥后的成品从旋风分离器排出，一小部分飞粉由旋风除尘器或布袋除尘器得到回收利用。Q型气流干燥器是负压操作，物料不经过风机；QG型气流干燥器是正压操作；物料经过风机带有粉碎作用；FG型气流干燥器是尾气循环型；JG型气流干燥器是强化型气流干燥器，其集闪蒸干燥 与气流干燥为一体。 具有分散作用的风机，特别适合热敏物料的气流干燥作业。高速飞旋的风机叶轮，能把湿的、甚至结块的物料解碎，直至分散，在分散过程中同时搅拌、混合、然后物料和热气流平行地流动。这种类型的设备，适应干燥滤块的，但还属于表面水份的物料，含湿量≤40%，如果处理量大或者成品要求干至15%以下时，可采用二级气流干燥。当物料含湿量超过40%。但≤60%时，进料较困难，应采用混料器，通过混进干料的方法以降低进料水份，此时，干燥设备的总产量就有较大幅度的下降，这在经济上是不和算的。因此，用户应先用机械的方法（离心脱水或压滤）尽可能的降低进料水份，以确保干燥作业的顺利进行。

机械构造

直管气流干燥设备

       直管进料它是目前应用极广泛的一种，适用于湿物料分散性良好和只除去表面水分的场合。如干燥合成树脂、某些药品、有机化学产品、煤、淀粉和面粉等。若湿物料含水量较高，加料时轻易结团，可以将一部分已干燥的成品作为返料，在混合加料器中和湿物料混合，以利于干燥操作。

带有分散器
       带有分散器的气流干燥装置，干燥管下面装有一台鼠笼式分散器打散物料。它适合于含水量较低、松散性尚好的块状物料，如离心机、过滤机的滤饼，以及磷石膏、碳酸钙、氟硅酸钠、粘土、咖啡渣、污泥渣、玉米渣等。

带有粉碎机装置
       带有粉碎机的气流干燥装置，是在气流干燥管下面装有一台冲击式锤磨机，用以粉碎湿物料，减小粒径，增加物料表面积，强化干燥。因此大量的水分在粉碎过程中得到蒸发，在一般情况下，可完成气化水分量的80%。这样，便于采用较高的进气湿度，以获得大的生产能力和高的传热效率。

机械使用

      气流干燥机热空气进入干燥器后快速冲击物料并在瞬间与物料充分混合使物料流态化与空气的接触面积大大化从而迅速蒸发水份，气固两相经过除尘分离后得到产品。脉冲气流干燥是在直管气流干燥器的基础上增加了较粗的缓冲管目的是增加气固两相的相对运动过程从而提高干燥速率。 适用于粘性不大或无粘性的滤饼装物料的干燥，一般干燥之前需经过机械脱水。 气流干燥的干燥时间较短一般为1-4秒，产品在温度还未升高之前已经离开了干燥器，所以适合热敏性物料干燥。 干燥的水份形式以表面水为主，对含内部水较多的物料比较难达到工艺要求。该机可根据工艺要求设计成鼓风系统、引风系统、鼓引风系统，鼓风机可兼作分散器。鼓引风机系统中风机可采用变频器无级变速，实现系统“0压力”精确的控制在进料 处或旋风分离器的易漏风处。 对于易燃易爆物料普通焊接管道容易积料导致温度过高，本厂拥有*的加工工艺使干燥管道内壁、法兰连接处等物料经过处光滑保证物料不在器内停留。干燥强度大、设备投资省：气流干燥设备的处理量是很大的，蒸发水份能力从 50kg/h－1500kg/h，而设备容积小，投资省，是其他干燥设备比不上的。自动化程度高、产品质量好：气流干燥物料全在管道中进行，干燥时间极短（只有O.5－2秒）因此可实现自动化，产品不与外界接触，污染小，质量好。

       干燥强度大 气流干燥由于气流速度高，粒子在气相中分散良好，可以把粒子全部表面积作为干燥的有效面积，因此，干燥有效面积大大增加。同时，由于干燥时的分散和搅动作用，使气化表面不断更新，因此，干燥的传热、传质过程强度较大。干燥时间短 气固两相的接触时间极短，干燥时间一般在0.5~2秒，太长的为5秒。物料的热变性一般是温度和时间的函数，因此，对于热敏性或低熔点物料不会造成过热或分解而影响其质量。

       热效率高气流干燥采用气固相并流操作，而且，在表面气化阶段，物料始终处于与其接解的气体的湿球温度，一般不超过60~65℃，在干燥末期物料温度上升的阶段，气体温度已大降低，产品温度不会超过70~90℃。因此，可以使用高温气体。一根直径为0.7m长为10~15m的气流干燥管，每小时可处理25吨煤或15吨硫铵。气流干燥器设备简单，占地小，投资省。与回转干燥器相比，占地面积减小60％，投资约省80％。同时，可以把干燥、粉碎、筛分、输送等单元过程联合操作，不但流程简化，而且操作易于自动控制。应用范围广 气流干燥可使用于各种粉粒状物料。

       在加热方式选择上，气流干燥设备有较大的适应性，用户可以根据所在地区的条件选用蒸汽、电、热风炉加热、同时又可根据物料耐热温度（或热风温度）选择：≤150℃时，可选用蒸汽加热；≤200℃时，电加热（或蒸汽加热，电补偿或导热油加热）；≤300℃时，燃煤热风炉；≤600℃时，燃油热风炉。

机械保养

强化沸腾气流干燥设备
每日保养内容
1.每天每班前检查前置过滤器上的自动排污阀。
2.检查换塔和升压的动作是否正常。
3.检查运转条件、进口压力、进口温度和空气流量。
4.检查水份指示器，蓝色表示干燥，粉红色表示潮湿。
5.检查消声器是否脏堵，再生塔回冲压力过大表示消声器需更换。
6.检查前置过滤器和后置过滤器压力降，如果压力降超过0.5bar，更换滤芯。

每月保养内容
1.检查无热和有气流干燥设备的控制气路过滤器。必要时更换。
2.检查气流式干燥设备导向过滤器的过滤芯，如有必要请更换。
3.检查气流式干燥设备的吸气过滤器，如有必要请更换。

每季度保养内容
1.检查前置和后置过滤芯，检查堵塞情况和可能的损坏，根据需要更换。
2.用压缩空气吹扫安全阀。
3.检查输出的露点状态。
