闭路循环喷雾干燥机也叫惰性气体闭式喷雾干燥设备，整套系统全程密闭无外泄，以高纯氮气作为干燥载热介质，区别于常规空气开式喷雾干燥机，专门处理含易燃有机溶剂、易氧化、热敏、有毒的料液。

一、产品概述

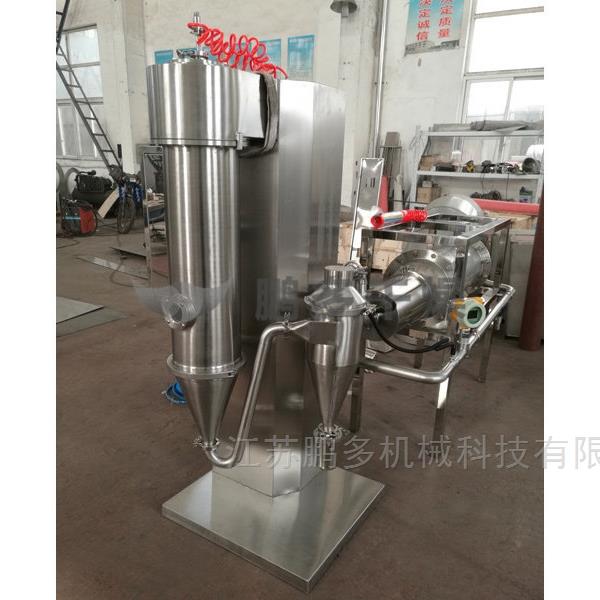

闭路循环喷雾干燥机也叫惰性气体闭式喷雾干燥设备，整套系统全程密闭无外泄，以高纯氮气作为干燥载热介质，区别于常规空气开式喷雾干燥机，专门处理含易燃有机溶剂、易氧化、热敏、有毒的料液。设备可连续完成料液雾化干燥、粉体分离收集、有机溶剂冷凝回收、惰性气体循环复用整套工序，无需向外排放废气粉尘，同时满足防爆安全生产、环保合规、粉体品质管控多重生产需求，广泛应用于新能源、制药、精细化工、特种陶瓷等高要求行业。

二、闭路循环喷雾干燥机工作原理

设备整体维持微正压密闭循环运行，整套工艺流程无介质外排：

1. 前置氮气置换生产启动前，高纯氮气对塔体、全部管路、除尘腔体进行空气置换，配套在线氧含量监测装置，稳定控制系统内部氧浓度低于 500ppm，依靠微正压隔绝外界空气渗入，从源头杜绝溶剂蒸汽与氧气混合产生燃爆风险，同时避免粉体接触空气氧化变质。

2. 料液雾化干燥有机溶媒料液通过防爆密闭进料泵输送至干燥塔顶部雾化器，可选用离心雾化、压力雾化、二流体雾化三种结构，将料液分散为微米级细小液滴；经过加热器升温后的洁净氮气进入干燥塔内，与雾滴充分接触，0.5 至 5 秒瞬时蒸发溶剂，液态物料直接转化为球形干粉，短时间低温干燥工艺可完整保留热敏物料活性成分。

3. 两级粉体密闭回收携带干粉的氮气依次流经旋风分离器、布袋除尘器两级气固分离装置，旋风分离器收集 95% 以上成品粉料，布袋捕捉超细粉尘，粉体整体回收率可达 98% 以上；塔底、旋风出料口配备双层密封翻板阀，下料过程持续隔绝空气，全程无粉尘外泄污染车间。

4. 有机溶剂冷凝回收脱除粉体后的氮气裹挟有机蒸汽进入双级列管冷凝器，依靠低温冷媒将乙醇、丙酮、NMP、正己烷、甲醇等溶剂蒸汽液化，液态溶剂收集至储罐储存，回收率 90% 以上，回收后的溶剂可提纯后再次投入生产，大幅降低原料采购成本。

5. 氮气循环复用去除溶剂、除湿净化后的低温氮气，通过余热回收换热器回收热量，再送入加热器重新升温，循环送入干燥塔持续作业，整套介质循环使用，无废气排放，节能效果突出。

6. 配套在位清洗流程塔体、旋风分离器、循环管路全部预留 CIP 清洗接口，可接入清洗液全自动循环冲刷，无卫生死角，满足制药 GMP 洁净生产标准。
